- スターデルタ始動ってなに？普通の始動と何が違う？
- なんで始動電流が1/3になるの？
- 配線図に電磁接触器が3つ並んでる理由は？
- インバータ始動とどっちがいい？
- 何kW以上から必要なの？
- 施工で気をつけることは？
上記の様な悩みを解決します。
工場や大規模ビルの動力盤を見ると、ポンプやファン用のモータ盤で「スターデルタ始動」という方式の配線がよく出てきます。電磁接触器が3つ並んでいる、ちょっと変わった構成の制御盤で、初めて見たときは「何でこんなに複雑なんだ」と感じる人が多いです。
スターデルタ始動は、三相誘導電動機の始動電流を1/3に下げる、最も古典的でコスト効率の良い方式です。インバータが普及した今でも、11kW〜90kW程度のポンプ・ファン用途ではいまだに現役で、施工管理として動力設備を扱うなら仕組みは絶対に押さえておきたいテーマ。
この記事では、スターデルタ始動の仕組み・配線図・メリットデメリット・他方式との比較・施工時の注意点まで、施工管理視点で網羅的に整理します。
なるべく分かりやすい表現で記事をまとめていくので、初心者の方にも理解しやすい内容になっているかなと思います。
それではいってみましょう！
スターデルタ始動とは？
スターデルタ始動とは、結論「三相誘導電動機の始動時にスター結線で起動し、回転が安定したらデルタ結線に切り替える始動方式」のことです。
スター結線（Y結線）とデルタ結線（Δ結線）という三相モータの2つの結線方式を、始動時と運転時で使い分けるのがミソ。これによって、始動電流を直入れ始動の約1/3に抑えられるわけです。
スターデルタ始動の動作シーケンス
1. 始動時：スター結線（Y結線）で起動
↓ 数秒〜10秒後
2. 切替：デルタ結線（Δ結線）に切替
↓
3. 運転：定格運転継続
なぜ始動時にスターを使うのか？を理解するためには、「始動電流」という概念から押さえる必要があります。
始動電流の問題
三相誘導電動機を直接電源に接続して起動すると、定格電流の5〜7倍の始動電流が瞬間的に流れます。
| モータ容量 | 定格電流（200V） | 直入れ始動電流（5〜7倍） |
|---|---|---|
| 3.7kW | 約14A | 70〜100A |
| 22kW | 約78A | 390〜550A |
| 55kW | 約192A | 960〜1340A |
55kWクラスのモータを直入れ始動すると1000A超えの始動電流が流れる、という巨大な数字。これは配電盤・電線・ブレーカーに過大な負担になり、他の機器の電圧降下・ブレーカートリップを引き起こします。
電圧降下の話はこちらが詳しいです。
スターデルタ始動の効果
スター結線で始動すると、1相にかかる電圧が線間電圧の1/√3になります。電流は電圧に比例（誘導性インピーダンスは一定）するので、始動電流が1/3に低減されます。
スター結線時
- 1相の電圧：V/√3（線間電圧の1/√3）
- 1相の電流：I/√3
- 線電流：I/√3
→ 直入れ始動と比較すると、線電流は1/3になる
つまり、「始動の瞬間だけ電圧を下げて電流を抑え、回転が安定してから本来の電圧をかける」というのがスターデルタ始動の戦略。始動トルクも1/3になるので、重負荷の起動では使えないのが弱点ですが、ポンプ・ファンのような始動時の負荷が軽い用途には最適です。
なぜ始動電流が1/3になるのか
「1/3」の理屈をもう少し丁寧に追っておきます。
三相モータの結線方式
三相モータには3相の巻線（U・V・W相）があり、これをスター結線またはデルタ結線でつなぎます。
| 結線 | 巻線の組み方 | 1相にかかる電圧 |
|---|---|---|
| スター結線（Y） | 中性点で3相を共通結合 | 線間電圧の1/√3 |
| デルタ結線（Δ） | 3相を三角形でループ | 線間電圧そのまま |
200V系統で見ると次の通り。
| 結線 | 1相の電圧 |
|---|---|
| スター結線 | 200V ÷ √3 ≒ 116V |
| デルタ結線 | 200V |
電流の比較
オームの法則・モータのインピーダンスから考えると、1相にかかる電圧が1/√3になれば、1相の電流も1/√3になります。これを線電流（モータに流れ込む電流）に換算すると、さらに1/√3倍されるため、線電流は合計で1/3になります。
直入れ始動の線電流 = I_DOL
スター始動の線電流 = I_DOL / 3
√3を2回掛けて3になる、というのがスターデルタの数学的なエッセンスです。
トルクも1/3になる代償
電圧の2乗に比例するトルクも、スター結線では1/3に低下します。
| 項目 | 直入れ | スター結線 |
|---|---|---|
| 始動電流 | I（基準） | I/3 |
| 始動トルク | T（基準） | T/3 |
トルクが1/3でも問題ない軽負荷起動の用途（ポンプ、ファン、コンプレッサー）には適していますが、満負荷で起動するクレーン・コンベヤなどには適しません。
スターデルタ始動の仕組みと配線図
実際の制御盤の中身を見ていきます。
主要な構成機器
スターデルタ始動の制御盤には、3つの電磁接触器と1つのタイマーが必須です。
| 機器 | 役割 |
|---|---|
| MCM（主接触器） | モータへの電源供給を制御 |
| MCS（スター接触器） | スター結線時のみON |
| MCD（デルタ接触器） | デルタ結線時のみON |
| タイマー（T） | スター→デルタの切替時間を制御 |

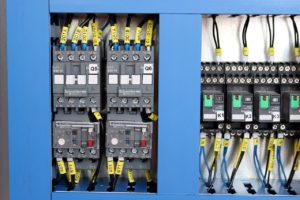

電磁接触器の話はこちらが詳しいです。
動作シーケンス
スターデルタ始動のシーケンス（標準）
[起動ボタン押下]
↓
1. MCS（スター接触器）ON ＋ MCM（主接触器）ON
→ モータがスター結線で起動
↓ タイマーで設定した秒数経過
2. MCS（スター接触器）OFF
→ スター結線が解除
↓ ごく短い切替時間（インターロック）
3. MCD（デルタ接触器）ON
→ デルタ結線に切替、運転開始
ここで重要なのが「スターとデルタが同時にONにならない」ためのインターロック。両方同時にONになると相間短絡になり、大電流による電磁接触器の焼損・モータ巻線の破損が起きます。
スターデルタの切替時間
切替時間（スター運転の継続秒数）は、負荷の種類とモータ容量で決まります。
| 負荷種類 | 切替時間の目安 |
|---|---|
| 軽負荷ポンプ | 3〜5秒 |
| 重負荷ポンプ | 5〜10秒 |
| 大型ファン | 10〜30秒 |
| コンプレッサー | 5〜15秒 |
「モータの回転数が約75〜80％に達したらデルタに切替」が標準。早すぎると突入電流が大きく、遅すぎるとスター運転による過熱が問題になります。
配線図の読み方
スターデルタ始動回路の配線図には、主回路（動力線）と制御回路（24Vや100Vの低圧）の2系統が描かれています。
主回路（200V/400V三相）
電源 → MCM主接点 → モータ端子（U・V・W）
↓
MCS主接点 → モータ端子（X・Y・Z）の中性点共通
MCD主接点 → モータ端子（X・Y・Z）の三角結線
主回路は配線サイズが大きく（電線・端子台が太い）、制御回路は配線サイズが小さい（細いケーブル＋リレーで構成）のが見分けるポイント。
シーケンス制御の全体像はこちらでも触れています。
スターデルタ始動のメリットとデメリット
特徴を整理します。
メリット
スターデルタ始動の主なメリット
1. 始動電流を1/3に低減できる
2. 配電線・幹線の電圧降下を抑えられる
3. ブレーカーの容量を小さくできる
4. 直入れ始動より配電盤コストが下がる場合がある
5. 機構がシンプルで信頼性が高い
6. インバータより安価
特に11kW〜90kWのポンプ・ファンでは、コスト・性能のバランスが良くて選ばれることが多いです。
デメリット
スターデルタ始動の主なデメリット
1. 始動トルクも1/3になる（重負荷起動不可）
2. 切替時の突入電流（小さくはなるが発生）
3. 配線が複雑（電磁接触器3つ＋タイマー）
4. 回転速度・トルクの細かい制御は不可
5. モータがスターデルタ仕様（6端子型）である必要
特に回転数の制御が必要な用途（ファンの風量制御、ポンプの流量制御）では、スターデルタでは無理でインバータが必要になります。
他の始動方式との比較
スターデルタ以外の三相モータ始動方式と並べて整理します。
1. 直入れ始動（DOL=Direct On Line）
電源を直接モータに接続する最もシンプルな方式。
| 適用容量 | 〜7.5kW程度（22kWまでケースバイ） |
|---|---|
| 始動電流 | 定格の5〜7倍 |
| 始動トルク | 100％ |
| コスト | 最安 |
7.5kW以下のような小容量では、直入れ始動が標準。配電容量に余裕があれば22kWまで直入れも可能です。
2. スターデルタ始動
| 適用容量 | 11kW〜90kW程度 |
|---|---|
| 始動電流 | 定格の1.5〜2倍程度 |
| 始動トルク | 33％ |
| コスト | 中 |
中容量モータの標準的な始動方式として長年使われてきました。
3. リアクトル始動
電源とモータの間にリアクトル（コイル）を挟んで始動電流を抑える方式。
| 適用容量 | 22kW〜200kW |
|---|---|
| 始動電流 | 定格の3〜4倍程度 |
| 始動トルク | 50〜80％（タップで調整） |
| コスト | 中〜高 |
始動トルクをある程度残したい中容量〜大容量で使われますが、スターデルタとインバータの間に挟まれる中途半端な存在になりつつあります。
4. インバータ（VFD）始動
インバータで電圧と周波数の両方を可変制御し、滑らかに加速する方式。
| 適用容量 | 全容量で適用可能 |
|---|---|
| 始動電流 | 定格の1〜1.5倍 |
| 始動トルク | 100〜150％（任意設定） |
| コスト | 高 |
| その他メリット | 速度制御、省エネ運転 |
CVCFやインバータの話はこちらで触れています。
比較表
| 方式 | 適用 | 始動電流 | 始動トルク | コスト | 主な用途 |
|---|---|---|---|---|---|
| 直入れ | 〜7.5kW | 5〜7倍 | 100％ | 最安 | 小型機器全般 |
| スターデルタ | 11〜90kW | 1.5〜2倍 | 33％ | 中 | ポンプ・ファン |
| リアクトル | 22〜200kW | 3〜4倍 | 50〜80％ | 中〜高 | 中容量起動補助 |
| インバータ | 全容量 | 1〜1.5倍 | 任意 | 高 | 速度制御要 |
「いつスターデルタを選ぶか」の判断軸
スターデルタが向く条件
- 11kW〜90kW程度のモータ
- 始動時の負荷が軽い（ポンプ・ファン）
- 速度制御は不要
- できるだけコストを抑えたい
- 始動電流を抑えたい
「速度制御が要らない、軽負荷起動、中容量」の3条件が揃えば、スターデルタが第一候補です。
スターデルタ始動の選定と施工時の注意点
施工管理として現場で押さえるべきポイントを整理します。
1. モータ仕様の確認（6端子型必須）
スターデルタ始動を採用するには、モータの巻線端子が6端子（U・V・W＋X・Y・Z）になっている必要があります。3端子の鋳掛けジャンパー型では使えません。
モータ仕様で確認すべき項目
- 端子数（6端子であること）
- 定格電圧（200V/400V等）
- 定格電流
- 定格容量（kW）
- スターデルタ始動の対応
カタログで「Y-Δ始動」または「スターデルタ始動可」と明記されていることを確認します。
2. 配線サイズの算定
主回路の配線は、運転時のデルタ結線電流を基準に選定しますが、幹線サイズは始動時のスター電流を考慮して安全率を見ます。
許容電流の話はこちらが詳しいです。
3. 電磁接触器の容量選定
3つの電磁接触器（MCM、MCS、MCD）は用途別に容量が違うことを把握。
| 接触器 | 流れる電流 | 容量目安 |
|---|---|---|
| MCM（主） | デルタ運転時の線電流 | 定格電流100％ |
| MCS（スター） | スター時の電流 | 定格電流の58%程度 |
| MCD（デルタ） | デルタ運転時の相電流 | 定格電流の58%程度 |
「3つとも同じ容量にする」と過剰仕様で、コスト・盤サイズが膨らみます。MCSとMCDは1サイズ小さくできるのがコツ。
4. インターロックの確認
施工後の試運転前に、スターとデルタが同時に閉路しないことを必ず確認。シーケンス試験で順序を確認します。
試験項目
- 始動：MCS+MCM ONのみ確認
- タイマー作動：設定時間でMCS OFF
- 切替：MCD ONを確認
- 同時投入禁止：機械的・電気的インターロックの確認
5. 切替時間の調整
タイマーの初期設定値は経験的な値なので、実際のモータ起動状況を見て微調整します。電流計でスター運転時の電流が定格に近づいた時点でデルタ切替が理想。
電流計の話はこちらが詳しいです。
6. 過負荷保護（サーマルリレー）
過負荷保護のためのサーマルリレーは、運転時のデルタ電流を基準に設定。スター時の電流（1/3）でトリップしないよう注意します。
サーマルリレーの話はこちらが詳しいです。
7. 試運転の安全配慮
スターデルタ始動の試運転では、始動時の振動・音・臭いの異常を必ずチェック。最初の数回はモータ近くで観察します。
スターデルタ始動に関する情報まとめ
- スターデルタ始動とは：三相モータをスター結線で起動し、デルタ結線に切替える方式
- 始動電流が1/3になる仕組み：1相電圧が1/√3、線電流が1/3
- 始動トルクも1/3に低下：軽負荷起動向け
- 構成機器：電磁接触器3つ（MCM・MCS・MCD）＋タイマー
- 適用容量：11〜90kW、ポンプ・ファン用途
- 他方式との比較：直入れは〜7.5kW、リアクトルは中間、インバータは速度制御要
- 施工管理の注意点：6端子モータ／インターロック／切替時間調整／サーマル設定／試運転安全
以上がスターデルタ始動に関する情報のまとめです。
スターデルタ始動は「インバータ普及前の主役」で、いまも中容量ポンプ・ファンの実用解として現役です。仕組みを理解せずに配線図だけ追うと全く意味が分かりませんが、スター結線とデルタ結線の電圧の違いという物理から組み立て直すと、配線図の3つの電磁接触器がスッと意味を持って見えてくるはずです。動力盤の理解の入口として、ぜひ押さえておきたいテーマだと思います。
