アンペアとは？ボルトとの違いとAF・ATを施工管理が解説
アンペア（A）とは、電気がどれだけ流れているか、その「電流の大きさ」を表す単位のことです。
「アンペアって電気の何を表してるの？」「ボルトやワットと何が違うのかよくわからない」「図面のブレーカーに書いてあるAFとATって何？」電気に関わり始めると、こんな疑問が次々に出てきますよね。
僕も設備の施工管理を始めたころ、契約アンペアくらいは知っていても、盤の図面にある「100AF/75AT」みたいな表示の意味がまったくわからず、先輩にこっそり聞いた記憶があります。
この記事では、アンペアの基本からボルト・ワットとの違い、計算方法、家庭の契約アンペアの選び方までを押さえたうえで、施工管理や電気工事の現場で本当に必要になるAF・ATや電線の選び方まで、実体験を交えて一気に解説します。
「アンペアとは」で検索したとき、家庭の電気代の話で終わる記事が多いですが、この記事は現場で図面を読んで動けるところまで踏み込みます。読み終わるころには、アンペアという言葉に振り回されなくなっているはずです。
目次
- アンペアとは？電流の大きさを表す単位
- アンペア・ボルト・ワットの違いをイメージで理解する
- アンペア・ボルト・ワットの関係と計算方法
- 契約アンペアとは？家庭の電気の基本
- 定格電流と契約アンペアの違い【ここから現場の話】
- AF・ATとは？配線用遮断器のアンペア表示を理解する
- AF・ATの一覧と選び方
- 現場でのアンペアの考え方｜電線の許容電流とブレーカー選定
- アンペアを節約・見直すコツ
- よくある質問（FAQ）
- まとめ
アンペアとは？電流の大きさを表す単位
アンペアとは、電線の中を流れる電流の大きさを表す単位で、記号は「A」で表します。
電流とは、電気の流れそのもののことです。電線の中を電気がどれだけたくさん流れているか、その量を数値にしたものがアンペアだと考えてください。
読み方はそのまま「アンペア」で、フランスの物理学者アンドレ＝マリ・アンペールの名前が由来になっています。
数値が大きいほど、たくさんの電気が流れているということです。たとえば10Aより20Aのほうが、2倍の電気が流れています。
小さな電流を表すときは、ミリアンペア（mA）という単位も使います。1A＝1,000mAで、スマホの充電や電子機器の信号など、ごく小さな電流を扱うときに登場します。
僕の感覚だと、現場で「アンペア」と言うときは、機器が動くときに流れる電流（負荷電流）か、ブレーカーが何アンペアで切れるか（定格電流）のどちらかを指していることがほとんどです。日常会話の「契約アンペア」とは少し意味合いが違うので、ここは後半で整理します。
電流と電圧の違いをもう少し丁寧に知りたい方は、電圧（ボルト）とは何かを解説した記事もあわせて読むと理解が深まります。
アンペア・ボルト・ワットの違いをイメージで理解する
アンペア・ボルト・ワットの違いは、水の流れにたとえると一気にわかりやすくなります。
電気はよく水の流れにたとえられます。アンペア（電流）は「流れる水の量」、ボルト（電圧）は「水を押し出す勢い（水圧）」、ワット（電力）は「その水で回せる水車の仕事量」というイメージです。
それぞれの単位を整理すると、次のようになります。
- アンペア（A）：電流。電気が流れる「量」
- ボルト（V）：電圧。電気を押し出す「勢い・圧力」
- ワット（W）：電力。実際に消費する「仕事の大きさ」
たとえば同じワット数の電気を流すとき、電圧（ボルト）が高ければ少ない電流（アンペア）で済みます。逆に電圧が低いと、同じ仕事をするのに大きな電流が必要になります。
これは現場でも重要な感覚です。三相200Vの動力を使うのは、同じ容量の機器でも電流を小さく抑えられて、電線を細くできるからなんですね。
ボルトについてはボルトとは何かをアンペア・ワットと比べて解説した記事、ワットについてはワットとは何かを解説した記事で詳しく扱っています。
アンペア・ボルト・ワットの関係と計算方法
アンペア・ボルト・ワットは「W＝V×A」という1つの式で結びついています。
この式さえ覚えておけば、3つのうち2つがわかれば残り1つを計算できます。アンペアを求めたいときは、式を変形して「A＝W÷V」です。
たとえば100Vで1,000Wの電子レンジを使うと、流れる電流は1,000÷100＝10Aになります。家庭のキッチンで電子レンジとIHを同時に使うとブレーカーが落ちやすいのは、それぞれが10A前後の大きな電流を流すからです。
電圧と電流と抵抗の関係を表す「オームの法則（V＝I×R）」も基本としてセットで押さえておきましょう。詳しくは電気抵抗とオームの法則を解説した記事で扱っています。
単相と三相でアンペアの求め方が変わる
現場で計算するときは、単相か三相かで式が変わる点に注意してください。
家庭で使う単相100V・200Vの場合は、先ほどの「A＝W÷V」でそのまま計算できます。
一方、工場や大きな現場で使う三相200Vの動力では、計算式が次のように変わります。
- 単相：A ＝ W ÷ V
- 三相：A ＝ W ÷（V × √3 × 力率）
三相の√3（約1.73）は3本の電線で電気を送る三相交流の特性から出てくる係数で、力率は電気が実際に仕事に使われる効率を表します。
僕の感覚だと、現場でざっくり概算するときは力率0.8で計算しておくことが多いです。たとえば三相200Vで15kW（15,000W）のモーターなら、15,000÷（200×1.73×0.8）＝約54Aと見積もれます。この概算ができると、ブレーカーや電線の目安がすぐ立てられて便利です。
三相と単相の違いそのものについては単相と三相の違いを解説した記事、力率については力率とは何かを解説した記事を参照してください。
契約アンペアとは？家庭の電気の基本
契約アンペアとは、家庭で同時にどれだけの電気を使えるかを決める、電力会社との契約上の上限値のことです。
たとえば40A契約なら、家中の電気製品を合わせて40Aまでしか同時に使えません。これを超えると、後で説明するアンペアブレーカーが作動して電気が止まります。
契約アンペアが大きいほど一度にたくさんの電気を使えますが、その分だけ毎月の基本料金も高くなります。だから「使いたい量にちょうど合ったアンペア数」を選ぶのが節約のコツになるわけです。
契約アンペアの確認方法
契約アンペアは、分電盤の一番左にあるアンペアブレーカー（または検針票・電力会社のマイページ）で確認できます。
アンペアブレーカーには「40A」のように数字と色で容量が書かれています。最近はスマートメーターの普及でアンペアブレーカー自体が無い家も増えていて、その場合は検針票やアプリで契約内容を確認します。
分電盤の中身や役割をもっと知りたい方は、分電盤とは何かを解説した記事が参考になります。
世帯人数・暮らし別の契約アンペアの目安
契約アンペアは、世帯人数と同時に使う家電の量で選ぶのが基本です。
あくまで一般的な目安ですが、暮らし方別に整理すると次のようになります。
| 世帯・暮らし方 | 契約アンペアの目安 |
|---|---|
| 一人暮らし（在宅少なめ） | 20〜30A |
| 二人暮らし | 30〜40A |
| 3〜4人家族 | 40〜50A |
| 5人以上・オール電化 | 60A以上 |
オール電化やエアコンを複数台使う家庭は、表より大きめを選んでおくと安心です。逆に日中ほとんど家にいない一人暮らしなら、契約を下げて基本料金を抑えられる場合があります。
家電別の消費電力とアンペアの目安
契約アンペアを選ぶときは、家電ごとにどれくらいのアンペアを使うかを知っておくと判断しやすくなります。
100Vで使う主な家電の消費電力とアンペアの目安を一覧にすると、次のようになります（メーカー・機種で差があるのであくまで目安です）。
| 家電 | 消費電力の目安 | アンペアの目安（100V） |
|---|---|---|
| LED照明（1部屋） | 約50〜100W | 0.5〜1A |
| 冷蔵庫 | 約100〜250W | 1〜2.5A |
| 電子レンジ | 約1,000〜1,400W | 10〜14A |
| ドライヤー | 約1,000〜1,200W | 10〜12A |
| エアコン（冷房・立ち上がり） | 約500〜1,500W | 5〜15A |
| IHクッキングヒーター | 約1,400〜2,000W | 14〜20A |
| 炊飯器 | 約350〜1,300W | 3.5〜13A |
| 電気ケトル | 約1,200〜1,300W | 12〜13A |
この表を見るとわかるように、熱を作る家電（電子レンジ・ドライヤー・IH・ケトル）はアンペアが大きいです。だから「キッチンで複数の熱系家電を同時に使うとブレーカーが落ちる」という現象が起きるわけですね。
僕の感覚だと、契約アンペアを考えるときは「朝の忙しい時間に何を同時に使うか」をイメージするのが一番現実的です。ドライヤー（12A）＋電子レンジ（10A）＋炊飯器（10A）＋エアコン（10A）が重なると、それだけで40Aを超えてきます。
ブレーカーが落ちる仕組みと対処法
ブレーカーが落ちるのは、流そうとした電流が許容値を超えて、安全のために電気を自動で止めているからです。
家庭のブレーカーには大きく3種類あります。契約以上の電流が流れると切れる「アンペアブレーカー」、漏電を検知して切れる「漏電ブレーカー」、回路ごとの使いすぎで切れる「安全ブレーカー（配線用遮断器）」です。
電子レンジとドライヤーを同時に使って落ちるのはアンペアブレーカーか安全ブレーカー、水回りでビリッときて落ちるのは漏電ブレーカーが多い、というのが見分け方の目安になります。
ブレーカーが落ちる原因と対処法はブレーカーが落ちる原因を解説した記事、漏電については漏電とは何かを解説した記事で詳しく扱っています。
定格電流と契約アンペアの違い【ここから現場の話】
定格電流と契約アンペアは、どちらも「アンペア」で表されますが意味がまったく違います。
契約アンペアは「電力会社と契約した、家全体で使える電気の上限」です。一方の定格電流は「その機器やブレーカーが安全に流せると決められた電流値」のことを指します。
現場に出ると、ほとんどの「アンペア」はこの定格電流の意味で使われます。「このブレーカーは何アンペア？」と聞かれたら、それは契約の話ではなく、ブレーカーが何アンペアで切れる仕様か（定格電流）を聞かれているわけです。
僕も最初のころ、この2つを混同して先輩に「契約の話じゃなくて、機器の定格の話な」と直されたことがあります。家庭向けの記事だけ読んでいると、この区別がつかないまま現場に出てしまうので、ここはしっかり押さえておいてください。
機器の定格電流は、銘板（ネームプレート）やカタログに「定格電流○A」と必ず書かれています。盤やブレーカーを選ぶときは、この定格電流を起点に考えていきます。
AF・ATとは？配線用遮断器のアンペア表示を理解する
AF・ATとは、配線用遮断器（MCCB）やブレーカーの容量を表す2つの数値で、図面では「100AF/75AT」のように並べて書かれます。
「アンペアとは」で検索して現場の図面を読みたい人が一番つまずくのが、このAFとATです。家庭向けの記事では絶対に出てこないのに、現場の図面や盤には当たり前のように書かれています。順番に整理しましょう。
AF（アンペアフレーム）とは
AF（アンペアフレーム）とは、ブレーカーの「枠（フレーム）の大きさ」を表す値で、その枠で扱える電流の最大容量を示します。
簡単にいうと、ブレーカー本体のサイズ・通電できる容量のクラスのことです。50AF、100AF、225AFのように段階的に決まっていて、AFが大きいほどブレーカー本体も大きく、扱える電流も大きくなります。
僕のイメージだと、AFは「器の大きさ」です。同じ100AFという器の中に、後で説明するATを何種類か選んで入れられる、という関係になっています。
AT（アンペアトリップ）とは
AT（アンペアトリップ）とは、その電流を超えたときにブレーカーが作動（トリップ）して回路を遮断する「実際の動作電流値」のことです。
つまり、回路を保護するために「何アンペアで切れるか」を決めているのがATです。家庭の安全ブレーカーでいう「20A」のような定格電流に相当するのがこのATだと考えるとわかりやすいです。
負荷の電流に合わせてATを選ぶことで、電線や機器を過電流から守ります。
AFとATの違いと、なぜ2つ書くのか
AFとATの違いは、AFが「枠の容量」、ATが「実際に切れる電流値」という点にあります。
なぜわざわざ2つ書くかというと、同じAF（枠）の中で複数のAT（切れる値）を選べるからです。たとえば100AFの枠なら、その中に60AT・75AT・100ATなどを選んで取り付けられます。
このしくみのメリットは、将来の容量アップに対応しやすいことです。最初はAF=100・AT=60で設置しておき、後で負荷が増えたらAFはそのままにATだけ大きいものに交換すれば、盤のスペースや配線を変えずに増設できます。
僕の感覚だと、盤の設計では「AFは将来を見越して少し大きめ、ATは今の負荷に合わせる」というのが実務の定石ですね。図面に「100AF/60AT」と書いてあったら、「枠は100クラスで、今は60Aで切れる設定」と読めばOKです。
AF・ATの一覧と選び方
AF・ATの組み合わせは規格でおおむね決まっていて、AF（枠）ごとに選べるAT（定格電流）が段階的に用意されています。
代表的な配線用遮断器のAFとATの組み合わせを一覧にすると、次のようになります。メーカーやシリーズで多少違いますが、目安として押さえておくと図面が読みやすくなります。
| AF（フレーム） | 選べる主なAT（定格電流） |
|---|---|
| 30AF | 5・10・15・20・30A |
| 50AF | 30・40・50A |
| 100AF | 50・60・75・100A |
| 225AF | 125・150・175・200・225A |
| 400AF | 250・300・350・400A |
選び方の基本は、まず負荷の電流（A＝W÷Vや三相の式で計算）を求め、その電流を安全に流せるATを選び、そのATが収まるAFを決める、という順番です。
このとき、ATは「負荷電流より少し大きく、かつ電線の許容電流以下」に収めるのがポイントになります。ATが大きすぎると電線が先に焼けてしまい、ブレーカーが保護の役目を果たせなくなるからです。
現場でのアンペアの考え方｜電線の許容電流とブレーカー選定
現場では、アンペアは「電線が何アンペアまで流せるか（許容電流）」とセットで考えます。
電線には太さ（断面積：sq）ごとに、安全に流せる電流の上限である許容電流が決まっています。この許容電流を超えて電流を流すと、電線が発熱して被覆が劣化し、最悪の場合は火災につながります。
代表的な電線（600Vビニル絶縁電線・IV線）の太さと許容電流の目安を一覧にすると、次のようになります。配線方法や周囲温度で変わるので、実際の設計では必ず最新のメーカー資料や内線規程で確認してください。
| 電線サイズ（断面積） | 許容電流の目安 |
|---|---|
| 1.6mm（約2sq） | 約27A |
| 2.0mm（約3.5sq） | 約35A |
| 5.5sq | 約49A |
| 8sq | 約61A |
| 14sq | 約88A |
| 22sq | 約115A |
たとえば負荷の計算で50A流れるとわかったら、許容電流が50A以上ある電線（この目安なら8sq以上）を選び、その上でATを選定する、という流れになります。
そこで現場では、次のような順番で容量を設計していきます。
- 負荷の合計電流（アンペア）を計算する
- その電流を流せる電線の太さ（sq）を選ぶ
- 電線の許容電流以下で、負荷より大きいATのブレーカーを選ぶ
- 将来の増設を見込んでAF（枠）と幹線サイズを決める
僕の感覚だと、新人のうちは「ブレーカーのアンペア＝何でも大きくしておけば安心」と思いがちですが、これは逆に危険です。ブレーカーは電線を守るためにあるので、電線の許容電流より大きいATを付けてしまうと、電線が焼けてもブレーカーが切れないことになります。

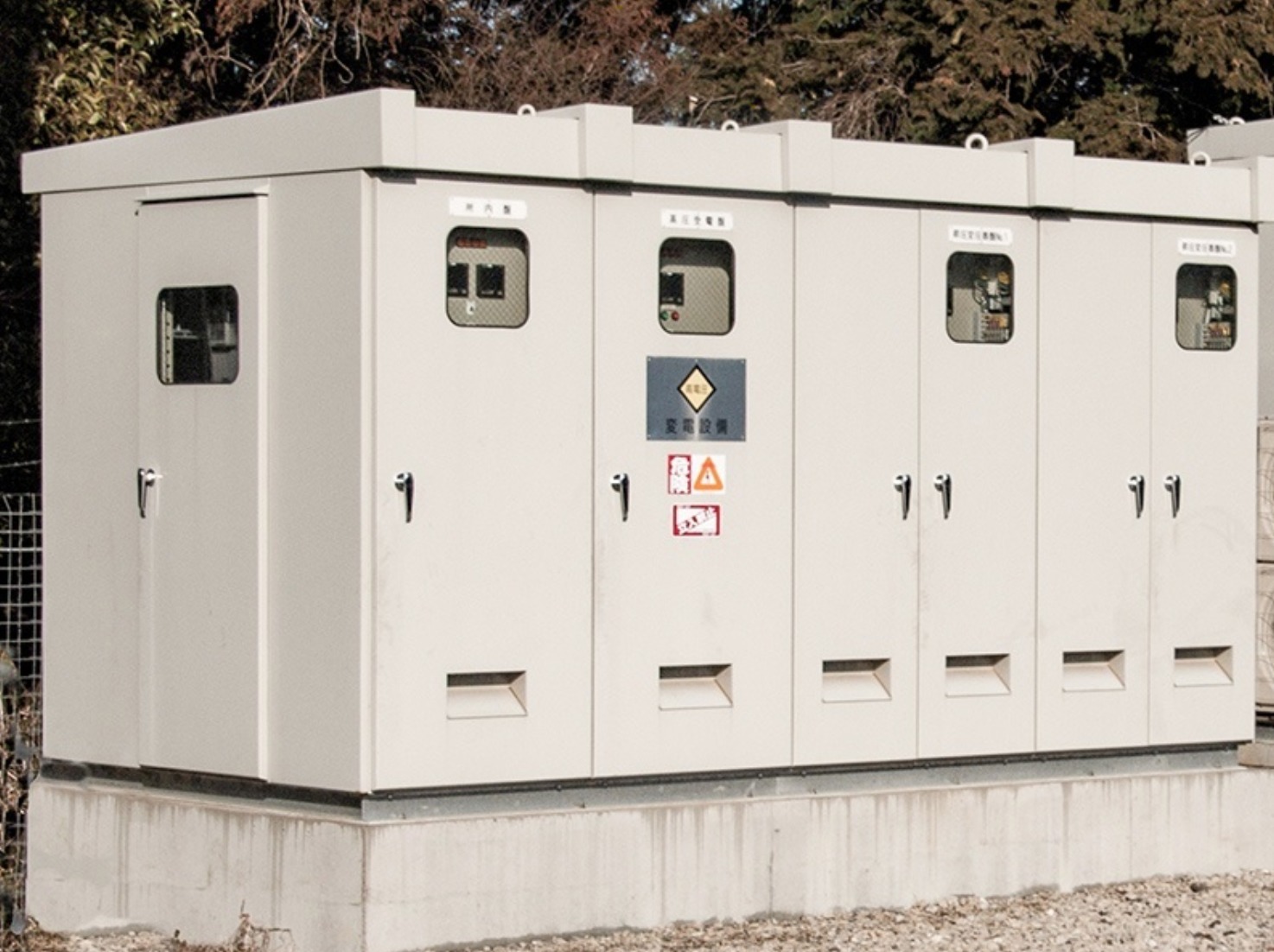

主開閉器・幹線・分岐回路のアンペアがきれいに整理できると、盤の図面がぐっと読めるようになります。受変電設備まわりの全体像は受変電設備とは何かを解説した記事、短絡（ショート）への保護は短絡とは何かを解説した記事もあわせてどうぞ。
現場で実際にアンペアを測るには
現場で実際に流れているアンペアを測るときは、クランプメーターという測定器を使います。
クランプメーターは、電線を切ったり端子を外したりせずに、電線をはさむだけで流れている電流を測れる便利な道具です。ブレーカーが頻繁に落ちる、機器が思ったより熱を持つ、といったトラブルの切り分けで活躍します。
僕としては、設備・電気の施工管理なら1台は持っておきたい測定器だと思っています。図面上の計算値（理論値）と、実際に流れている電流（実測値）がズレていないかを確認できると、トラブル対応の説得力がまったく変わってきます。
測るときは、三相の場合は3本の線を別々に測って各相のバランスを見ると、片相だけ負荷が偏っていないか（不平衡になっていないか）もチェックできます。
アンペアを節約・見直すコツ
アンペア（契約アンペア）の見直しは、家庭でできる電気代節約の有効な手段です。
毎月の基本料金は契約アンペアで決まるので、実際の使用量に対して契約が大きすぎる場合は、契約を下げるだけで基本料金が安くなります。
節約・見直しのコツを整理すると、次のとおりです。
- 過去1年でブレーカーが落ちたことがなければ、契約を1段階下げる余地がある
- 消費電力の大きい家電（電子レンジ・ドライヤー・IH）は時間をずらして使う
- オール電化や電気自動車の充電がある家庭は、逆に下げすぎないよう注意する
僕としては、まず1〜2か月「同時にどれくらい使っているか」を意識して過ごしてみて、余裕があるようなら契約を下げる、という順番をおすすめします。下げてからブレーカーが頻繁に落ちるとかえってストレスなので、ここは慎重にいきたいところです。
なお、現場の動力設備で電流を抑えたい場合は、力率の改善（進相コンデンサの設置）が有効です。詳しくは力率とは何かを解説した記事で扱っています。
よくある質問（FAQ）
アンペアとボルトの違いは何ですか？
アンペアは電気が流れる「量（電流）」、ボルトは電気を押し出す「勢い・圧力（電圧）」を表す単位です。
水にたとえると、アンペアが流れる水の量、ボルトが水を押し出す水圧にあたります。同じ仕事をするなら、ボルトが高いほど少ないアンペアで済みます。
1アンペアはどれくらいの電気ですか？
1アンペアは、100Vの電圧なら100W（W＝V×Aより）の電気を流せる電流の大きさです。
スマホの充電が1〜2A程度、ドライヤーが10A以上と考えると、家電がどれくらいの電流を使っているかイメージしやすくなります。
AFとATはどちらを基準にブレーカーを選びますか？
まずAT（実際に切れる電流値）を負荷電流と電線の許容電流に合わせて決め、そのATが収まるAF（枠）を選びます。
AFは将来の増設を見込んで少し大きめ、ATは今の負荷に合わせて選ぶ、というのが実務での基本的な考え方です。
契約アンペアを下げると何かデメリットはありますか？
基本料金は下がりますが、同時に使える電気の上限も下がるため、家電を一度にたくさん使うとブレーカーが落ちやすくなります。
オール電化や電気自動車の充電がある家庭は下げすぎに注意し、まずは普段の使用量を把握してから判断するのがおすすめです。
まとめ
アンペアは電流の大きさを表す単位で、ボルト・ワットと合わせて理解すると電気の全体像がつかめます。
この記事のポイントを振り返ります。
- アンペア（A）は電流の量、ボルト（V）は電圧、ワット（W）は電力で「W＝V×A」で結びつく
- 家庭では契約アンペアで同時に使える電気の上限が決まり、世帯人数で目安を選ぶ
- 現場の「アンペア」は契約ではなく定格電流を指すことが多い
- AFは枠の容量、ATは実際に切れる電流値で、図面では「100AF/75AT」のように書く
- ブレーカーは電線を守るもの。ATは電線の許容電流以下で選ぶのが鉄則
アンペアの意味がわかると、家庭の電気代から現場の盤図面まで、電気の話がぐっと身近になります。
