- インシュロックって結局なに？結束バンドと違うの？
- タイラップ・ケーブルタイとは何が違う？
- 種類が多すぎてどれ買えばいいか分からん
- ナイロンとかステンレスとか素材で何が変わる？
- 屋外で使ったら数年でパチパチ切れたんだけど
- 最大何ミリまで束ねられるの？選び方の基準は？
- 盤の中をきれいに整線するコツが知りたい
- しっぽ（余り）って切る？残す？切り口が手に刺さる
- 一回締めたら外せない？外し方は？
- 照明の落下防止に使っていいの？
上記の様な悩みを解決します。
インシュロックは、電気・設備の施工管理なら毎日のように見る結束材です。「ケーブルを束ねるだけのもの」と思われがちですが、種類・素材・最大結束径を理解せずに使うと「屋外で数年で切れる」「過締めでケーブルを傷める」「検査で整線をやり直し」といったトラブルにつながります。今回は定義・呼び名の違い・仕組み・種類・素材といった基本を押さえた上で、現役の施工管理目線で「盤内・ラックでの整線のコツ」「結束ピッチの考え方」「使ってはいけない場面」まで現場で実際にハマるポイントを網羅的に整理しました。
なるべく分かりやすい表現で記事をまとめていくので、初心者の方にも理解しやすい内容になっているかなと思います。
それではいってみましょう！
インシュロック（結束バンド）とは？
インシュロックとは、結論「ケーブルや配線を束ねて固定する樹脂製の結束バンドのこと」です。
帯状のバンドの先端に四角い「ヘッド」が付いていて、もう一方の先端（テール）をヘッドの穴に通して引っ張るだけで束ねられます。電気工事では、天井裏や壁内でVVFケーブルをまとめたり、分電盤・制御盤の中で配線を固定したり、照明器具や電動機の内部配線を整理したりと、用途は本当に幅広いです。
VVFケーブルそのものについてはこちらが詳しいです。
「インシュロック」という呼び名は専門用語っぽく聞こえますが、中身はホームセンターや100円ショップで売っている結束バンドと同じものです。建設業界では世代や会社によって呼び方が分かれていて、ベテランは「インシュロック」「タイラップ」、若手は「結束バンド」「ケーブルタイ」と呼ぶことが多い印象です。
僕の感覚だと、初めて現場に入った人がまず戸惑うのがこの「呼び名問題」です。先輩に「そこのインシュロック取って」と言われて固まる人は多いので、まずは「インシュロック＝結束バンド」と頭の中で1対1でつないでおくと、現場の会話でつまずかなくなります。
「インシュロック」「タイラップ」「ケーブルタイ」「結束バンド」の違い
結論から言うと、これらは基本的に同じ「結束バンド」を指していて、違うのは呼び名（ブランド名か一般名か）だけです。
| 呼び名 | 正体 | 補足 |
|---|---|---|
| 結束バンド | 一般名称 | 製品ジャンルそのものの名前 |
| ケーブルタイ | 一般名称（英語由来） | Cable Ties。海外表記の直訳 |
| インシュロック | 登録商標 | ヘラマンタイトン社のブランド名 |
| タイラップ | 登録商標 | トーマス・アンド・ベッツ社のブランド名 |
ホチキスやセロテープと同じで、特定メーカーの商品名が一般名詞のように広まったパターンです。インシュロックはシェアが大きく、タイラップは世界で初めて結束バンドを製品化した歴史があるため、どちらも呼び名として定着しました。
「インシュロックを発注して」と言われた時に、必ずしもヘラマンタイトン社の純正品でなくていい現場がほとんどです。仕様書や図面に「インシュロック」と書いてあっても、実際は同等品でOKというケースが多いので、ここは現場の担当者に確認しておくと安全です。
正直なところ、施工管理として大事なのは「ブランド名を覚えること」ではなく「どの仕様の結束バンドが必要か」を判断できることです。呼び名は会社の文化なので合わせればいいだけで、本質は後述する種類・素材・サイズの選定にあります。
インシュロックの仕組み（なぜ一度締めると抜けないのか）
インシュロックが「締める方向には動くのに、逆方向には抜けない」のは、ヘッドの中の小さなツメ（爪）とバンドのギザギザがかみ合うからです。
バンドの表面には「セレーション」と呼ばれる細かいギザギザの溝が刻まれています。テールをヘッドの穴に通して締めていくと、ヘッド内部にあるツメがこのセレーションに引っかかります。ツメには「かえし」が付いているので、締める方向には進めても、緩める方向には戻れない一方通行の構造になっているわけです。
この仕組みのおかげで、ヒモのように結ぶ手間なく、引っ張った分だけ確実に固定できます。一度ロックがかかると手の力では緩められないので、外したい時はニッパーなどで切断するのが基本です。
ニッパーの選び方や使い方はこちらにまとめています。
実務だと、この「一方通行で確実に締まる」性質が便利な反面、締めすぎ（過締め）に直結する弱点でもあります。グッと引けばいくらでも締まってしまうので、後述するようにケーブルを傷めない締め加減を体で覚えることが、現場で地味に効いてきます。
インシュロックの種類
インシュロックは用途別にいくつかの種類があります。現場でよく出てくる代表的なタイプを整理します。
| 種類 | 特徴 | 主な使いどころ |
|---|---|---|
| 標準タイプ | 一度締めると外せない最も一般的な形。サイズ展開が豊富 | ケーブルの本結束、盤内配線の固定 |
| リピート（リリース）タイプ | ヘッドのレバーで何度でも着脱できる | 配線の仮固定、頻繁に増減する配線 |
| 耐候グレード | 紫外線対策（カーボンブラック）入りで屋外に耐える | 屋外配線、露出配管、屋上設備 |
| 金属（ステンレス）タイプ | 強度・耐熱性が高く錆びにくい | 屋外の太い配管固定、高温部、プラント |
| マウント・プレート付き | ビス穴やプレートで造作物に固定できる | 壁・天井へケーブルを直付け |
| マーカー（記名）付き | 札部分に回路名や系統を書ける | 盤内・ラックの回線識別 |
施工管理として覚えておきたいのは「仮固定はリピートタイプ、本固定は標準タイプ」という使い分けです。配線が確定する前の段階で標準タイプをガチ締めしてしまうと、手直しのたびに切って捨てることになり、材料も時間も無駄になります。
僕の整理では、種類は「外せるか外せないか」「屋内か屋外か」の2軸でまず分けると迷いません。この2軸を押さえてから、識別が必要ならマーカー付き、造作に留めたいならマウント付き、と用途を足していく考え方が現場では実用的です。
インシュロックの素材と耐熱・耐候性
インシュロックは素材によって耐熱性・耐候性・耐薬品性が大きく変わります。「とりあえずナイロン」で済む現場が大半ですが、屋外や高温部では素材の選定を間違えると断線につながります。
| 素材 | 特徴 | 耐熱の目安 |
|---|---|---|
| ナイロン66 | 標準仕様。強度・絶縁性・コスパのバランスが良い | おおむね-40〜85℃ |
| ナイロン46 | 耐熱・耐薬品性が高い。エンジンルーム等にも使われる | 高温部向け |
| ポリプロピレン(PP) | 酸・アルカリに強い。薬品を扱う工場向け | 耐薬品重視 |
| フッ素樹脂 | 耐熱・耐寒・耐薬品・耐候のすべてが高性能。高価 | 約170℃まで対応する製品も |
| ステンレス | 金属製で強度・耐熱性が抜群。屋外・高温に強い | 高温・屋外 |
ほとんどの屋内配線は標準のナイロン66で問題ありません。ただし、ボイラー室や厨房の天井裏のように温度が上がる場所、屋外で直射日光や紫外線にさらされる場所では、耐熱・耐候グレードを意識して選ぶ必要があります。
特に注意したいのが紫外線です。標準のナイロン製や透明タイプを屋外で使うと、紫外線で樹脂が劣化して数年でパチパチ切れます。「屋外＝耐候グレード（カーボンブラック入りの黒）」は鉄則として覚えておくと、後々の是正やクレームを防げます。
現場目線で言えば、素材選びで失敗が起きやすいのは「屋内用の透明・白を、見栄え重視で屋外にそのまま使ってしまう」パターンです。透明や白は意匠的にきれいですが、耐候性を持たない製品が多いので、屋外で見栄えと耐久を両立させたいなら耐候グレードの黒を選ぶのが正解になります。
色で変わるインシュロックの使い分け
インシュロックの色は見た目の問題だけでなく、耐候性や配線の識別という実用的な意味を持っています。
- 黒：耐候グレードの定番。紫外線遮蔽のカーボンブラック入りで屋外向け
- 透明・乳白（ナチュラル）：屋内の標準色。安価だが耐候性は低い
- アイボリー・白：壁や天井になじむ。意匠的に目立たせたくない場所向け
- 赤・青・黄などのカラー：回路や系統の識別用。盤内・ラックで色分け
盤内やケーブルラックでは、電源系・制御系・通信系などを色で分けておくと、後からの増設やメンテナンスで「どれがどの回路か」が一目で分かります。図面に色のルールが指定されている現場もあるので、着工前に確認しておくと整線がきれいにまとまります。
ケーブルラックでの配線整理はこちらが参考になります。
個人的には、色の使い分けは「自分のためではなく、次にここを触る人のため」と考えると腑に落ちます。引き渡し後にメンテナンスする人や、増設で入る別業者が、色を見ただけで系統を判断できる。この配慮ができる施工管理は、盤を開けた瞬間に仕事の丁寧さが伝わります。
インシュロックの選び方
インシュロックを選ぶ時は「最大結束径（φ）」「ループ引張強度」「素材」「色」の4点で判断します。なんとなくの長さで選ぶと、短すぎて届かなかったり、強度不足で切れたりします。
| 確認項目 | 何を見るか | 失敗例 |
|---|---|---|
| 最大結束径（φ） | 束ねたい物の直径より大きいか | 短すぎてヘッドに届かず締まらない |
| ループ引張強度 | 何Nまで耐えるか（重さ・張力） | 強度不足でロックが外れる・切れる |
| 素材 | 屋内/屋外/高温/薬品環境に合うか | 屋外に標準ナイロンを使い数年で断線 |
| 色 | 耐候（黒）か、識別カラーか | 屋外に透明を使い紫外線劣化 |
最大結束径は、パッケージに「最大結束内径」や「最大巻直径」として書かれています。束ねたいケーブルの外径を測り、それより余裕のあるサイズを選ぶのが基本です。細い物を確実に締めたい時は「最小結束径」もチェックすると失敗しません。
ループ引張強度は、輪にした状態でどれだけの力に耐えるかを表す数値です。単位はN（ニュートン）で、目安として200Nで約20kg、500Nで約50kg程度の荷重に耐えると考えておくと選びやすいです。重い物を支える用途では、この数値を必ず確認します。
僕の考えでは、現場では「サイズ違いを2〜3種類常備しておく」のが一番効率的です。細い1〜2本用の小、ケーブル束用の中、太物・屋外用の大（耐候黒）を揃えておけば、たいていの場面に対応できます。1種類で全部こなそうとすると、必ずどこかで「届かない」「弱い」が起きます。
現場でのインシュロックの使い方と結束のコツ
ここが他の解説記事ではあまり触れられない、施工管理として一番差が出るところです。インシュロックは「束ねれば終わり」ではなく、結束ピッチ・向き・しっぽ処理まで意識すると仕上がりが段違いになります。
結束ピッチをそろえる

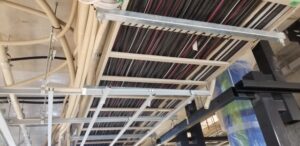

ケーブルラックや盤内では、結束する間隔（ピッチ）をそろえると一気にきれいに見えます。ピッチがバラバラだと、配線が暴れて見えるうえ、検査でも雑な印象を与えます。ラック上の幹線などは、おおむね一定間隔で結束していくと整線が決まります。
幹線設備の配線についてはこちらにまとめています。
ヘッドの向きをそろえる
地味ですが効くのが「ヘッドの向きをそろえる」ことです。盤内やラックで、ヘッドの位置を裏側や一方向に統一すると、表から見た時にスッキリします。逆にヘッドがあちこち向いていると、それだけで雑に見えてしまいます。
しっぽ（余り）の処理
締めた後の余ったバンド（しっぽ）は、ヘッドの根元で切るのが基本です。中途半端に長く残すと、見栄えが悪いだけでなく、切り口が斜めにとがって手や顔に刺さる原因になります。
ニッパーで切る時は、ヘッドの面と平行に、出っ張りを残さずカットするのがコツです。少し飛び出した硬い切り口は、後からそこを触る作業者がケガをするので、面一（つらいち）で切る意識を持つと安全です。
過締めに注意する
引っ張れば引っ張るほど締まる構造なので、力任せに締めるとケーブルの被覆が変形したり、光ケーブルやLANケーブルの性能を落としたりします。
LAN配線の取り扱いはこちらが参考になります。
「束ねたケーブルが動かない程度＋少しの余裕」が適正です。バンドとケーブルの間に指や工具が軽く入るくらいを目安にすると、過締めを避けられます。通信系やセンサー系のケーブルは特にデリケートなので、ここは丁寧にいきたいところです。
現場目線で言えば、結束作業は「速さ」より「そろえる意識」が仕上がりを決めます。盤を開けた時、ラックを見上げた時に整線がそろっている現場は、それだけで施工品質が高く見えますし、後のメンテナンス性も上がります。
インシュロックの外し方と切るときの注意
標準タイプのインシュロックは一度締めると手では外せないので、ニッパーやペンチで切断して外します。この切断作業には、現場ならではの注意点があります。
最大の注意は「充電中（通電中）のケーブルに巻かれたインシュロックを切らない」ことです。ニッパーの刃がケーブルに当たって被覆を傷つけ、感電や短絡（ショート）につながる危険があります。原則として停電・無電圧を確認してから作業するのが安全です。
また、インシュロックがケーブルに密着している状態で切ると、勢いで刃がケーブル本体まで食い込み、被覆を傷つけることがあります。バンドとケーブルの間に少し隙間を作り、バンドだけを狙って切るのがコツです。隙間がない時は、ヘッド部分を狙って切ると、ケーブルを傷めにくくなります。
実務だと、リピートタイプを「外す前提の場所」にあらかじめ使っておくと、この切断リスクそのものを減らせます。点検口の中や、将来増設が見込まれる盤など、後で触ることが分かっている場所は、最初からリリースタイプを選んでおくと後工程がラクになります。
インシュロックを使ってはいけない場面・注意点
便利なインシュロックですが、使ってはいけない場面があります。ここを知らないと重大な事故につながるので、施工管理なら必ず押さえておきたいポイントです。
- 照明器具やカテナリー照明の「落下防止」には使わない：インシュロックは強い張力を継続的に支える前提の製品ではなく、落下防止の用途には不適です
- 屋外に標準（非耐候）タイプを使わない：紫外線で劣化し、数年でパチパチ切れる。屋外は耐候グレードの黒が原則
- 高温部に標準ナイロンを使わない：耐熱を超える環境では変形・断線のおそれ。耐熱グレードかステンレスを選ぶ
- 過締めしてケーブルを傷めない：被覆の変形や通信性能の低下につながる
- 重量物の支持を結束バンドだけに頼らない：本来の支持はサドルやラックなどの金物で取り、インシュロックは整線・結束の補助と考える
特に「落下防止に使わない」と「屋外に標準品を使わない」は、知らないと事故やクレームに直結します。インシュロックはあくまで「束ねて整える」ための材料で、「重さを支える」「長期間屋外で張力を受ける」用途には別の金物を使う、という線引きが大事です。
僕の感覚だと、ベテランほど「インシュロックでなんとかしない」線引きがはっきりしています。支えるべきものは金物で支え、インシュロックは整線と結束に徹する。この役割分担を守れる現場は、後々のトラブルが本当に少ないです。
インシュロック（結束バンド）に関するよくある質問
Q. インシュロックとタイラップ、結束バンドはどう違いますか？
中身はどれも同じ結束バンドです。インシュロックとタイラップは特定メーカーの登録商標（ブランド名）で、結束バンド・ケーブルタイは一般名称です。発注時は呼び名にこだわらず、必要な仕様（サイズ・素材・耐候性）で選べば問題ありません。
Q. 屋外で使うと切れてしまうのはなぜ？
標準タイプや透明タイプは紫外線に弱く、屋外で使うと樹脂が劣化して数年で切れます。屋外では、カーボンブラックが入った耐候グレード（黒）を選んでください。これだけで耐久性が大きく変わります。
Q. 締めた後の余り（しっぽ）は切った方がいい？
ヘッドの根元で切るのが基本です。長く残すと見栄えが悪く、斜めにとがった切り口で手をケガする原因になります。出っ張りを残さず面一で切ると安全です。
Q. 一度締めたものをもう一度使えますか？
標準タイプは再使用できません。何度も着脱したい場合は、レバーでロックを解除できるリピート（リリース）タイプを選びましょう。仮固定や、配線の増減がある場所に向いています。
Q. 照明や物の落下防止にインシュロックを使ってもいい？
おすすめしません。インシュロックは継続的な張力や重量を支える前提の製品ではないため、落下防止には専用の金物やワイヤーを使ってください。
インシュロック（結束バンド）に関する情報まとめ
インシュロックは、結論「ケーブルや配線を束ねて固定する樹脂製の結束バンド」で、タイラップ・ケーブルタイ・結束バンドと中身は同じものです。呼び名は会社や世代で違うだけなので、本質は種類・素材・サイズの選定にあります。
施工管理として押さえておきたいのは、「最大結束径・引張強度・素材・色」の4点で選ぶこと、屋外は耐候グレードの黒を使うこと、そして盤内やラックでは結束ピッチとヘッドの向きをそろえて整線すること。さらに、落下防止や重量物の支持には使わず、支えるべきものは金物で支えるという役割分担です。
ただ束ねるだけなら誰でもできますが、「次に触る人が分かりやすく、検査でも雑に見えない整線」ができるかどうかで、施工管理としての丁寧さが現れます。小さな部材ですが、現場の品質を地味に左右する一本なので、選定と使い方をきちんと押さえておきましょう。
